O-RINGS MY SERIES

MYパッキングシリーズNBR-70-1(1種A)

MYパッキングは油圧、空圧機器の低圧用のロットシール、ピストンシールとして使用できるパッキングです。OリングPシリーズのみぞ寸法で対応できる様に設計しておりますので、Oリングからの変更も容易です。MYパッキングは摺動抵抗が小さく、基本材料はNBR-70-1(1種A)になります。

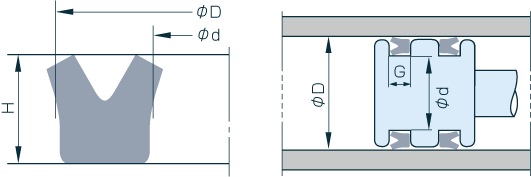

呼び番号 呼び寸法 みぞ寸法
d D H d D G
MY-3 3.0 6.0 2.0 3.0 6.0 2.5
MY-4 4.0 7.0 2.0 4.0 7.0 2.5
MY-5 5.0 8.0 2.0 5.0 8.0 2.5
MY-6 6.0 9.0 2.0 6.0 9.0 2.5
MY-7 7.0 10.0 2.0 7.0 10.0 2.5
MY-8 8.0 11.0 2.0 8.0 11.0 2.5
MY-9 9.0 12.0 2.0 9.0 12.0 2.5
MY-10 10.0 13.0 2.0 10.0 13.0 2.5
MY-10A 10.0 14.0 2.7 10.0 14.0 3.2
MY-11 11.0 15.0 2.7 11.0 15.0 3.2
MY-11.2 11.2 15.2 2.7 11.2 15.2 3.2
MY-12 12.0 16.0 2.7 12.0 16.0 3.2
MY-12.5 12.5 16.5 2.7 12.5 16.5 3.2
MY-14 14.0 18.0 2.7 14.0 18.0 3.2
MY-15 15.0 19.0 2.7 15.0 19.0 3.2
MY-16 16.0 20.0 2.7 16.0 20.0 3.2
MY-18 18.0 22.0 2.7 18.0 22.0 3.2
MY-20 20.0 24.0 2.7 20.0 24.0 3.2
MY-21 21.0 25.0 2.7 21.0 25.0 3.2
MY-22 22.0 26.0 2.7 22.0 26.0 3.2
MY-24 24.0 30.0 4.0 24.0 30.0 4.7
MY-26 26.0 32.0 4.0 26.0 32.0 4.7
MY-32 32.0 38.0 4.0 32.0 38.0 4.7
MY-34 34.0 40.0 4.0 34.0 38.0 4.7
MY-38 38.0 44.0 4.0 39.0 44.0 4.7
MY-39 39.0 45.0 4.0 39.0 45.0 4.7
