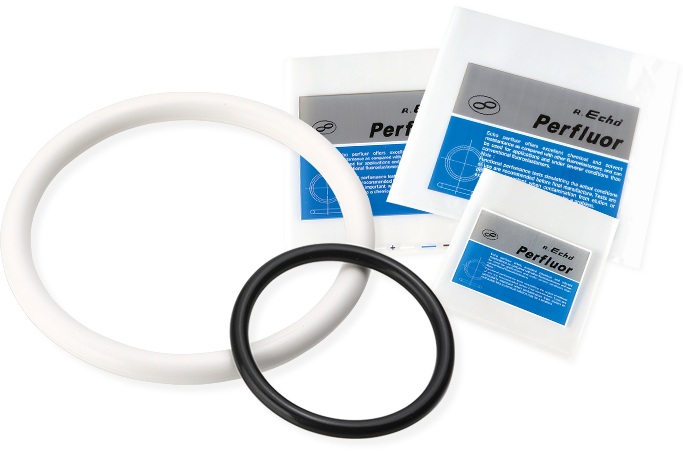

ECHO PERFLUOR

エコーパーフロ

エコーパーフロはエア・ウォーター・マッハが独自開発した超高性能フッ素ゴムであり、従来のフッ素ゴムの特性を保持しつつ、且つ従来ゴムでは不可能と考えられていた有機極性溶剤、各種薬品、酸、アルカリの過酷な条件下においてフッ素樹脂(テフロン)とほぼ同程度の使用が可能となった画期的な特殊合成ゴムです。

*アミン類・アニリン類・ケトン類・エステル類・エーテル類・フラン類・芳香族炭化水素類・脂肪族など

使用温度範囲が幅広く、耐スチーム性においても合成ゴム中最も優れた数値を示す特殊合成ゴムです。この為、本来シール材を使用すべき箇所にフッ素樹脂や金属等のパッキンしか使用できなかった箇所にも対応します。 アウトガスの発生が他のゴムに比べ大変少なく、半導体等の製造装置のシール材にも適しています。

エコーパーフロは混練、成形から洗浄、包装までの作業を一貫してクリーンルーム内で行っております。

特徴

  • 耐薬品性、耐溶剤性、耐油性が非常に優れています。
  • 広い温度範囲で使用できます。
    (耐熱域+220℃)
  • 低温特性が優れています。
    (低温域-20℃で弾性保持)
  • 電気的特性が優れています。
  • 食品安全性に優れています。
    (食品衛生法適合)
  • 特殊成型品(型物、シート、丸棒等)の製作が可能です。

原料ゴムの種類

エコーパーフロは原材料として3種類をご用意しております。
半導体製造装置等の過酷な使用環境に適した特注品も取り扱っております。ご相談ください。

原料ゴムの種類

種類 PB-70 PW-70 PC-50
外観 透明
比重 1.93~1.97 2.09~2.15 1.96~2.01
硬度 71~81 65~75 46~56

エコーパーフロの加硫ゴムの性質

エコーパーフロの物理的特性

項目 PB-70 PW-70 PC-50
外観 黒色 白色 透明
比重 約1.94 約2.12 約1.98
ガラス化温度(DSC) -19 -19
ゲーマンねじり試験 -21 -21
硬度 (JIS A) 75 70 50
引張り強さ MPa 12.9 10.1 3.9
伸び 110 140 240
100%モジュラス MPa 10.5 6.5 1.3
圧縮永久歪(200℃×70時間) 22 25
硬度変化 Points -2 -1
引張り強さ変化率 -7 -20
伸び率変化 +17 +25
上記試験方法はJISK-6301(加硫ゴム物理試験方法)に準ずる。

エコーパーフロの食品安全性

食品衛生法厚生省告示第20号による適合性の試験結果

エコーパーフロの食品衛生試験

項目 結果
材質試験 適合する
カドミウム 適合する
溶出試験 重金属 検出せず
過マンガン酸カリウム消費量 適合する

エコーパーフロの低温特性

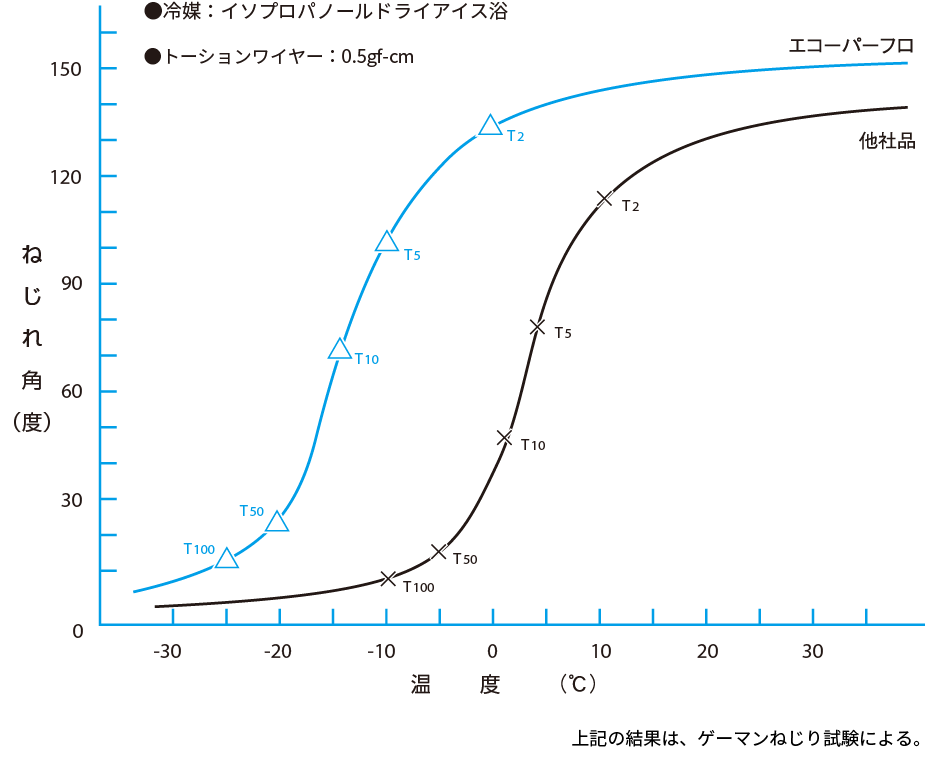

低温ねじり試験(ゲーマンねじり試験)

ゲーマン低温ねじり試験の結果は他社製品と比べ、かなり低温域までゴム弾性を維持しています。

エコーパーフロの電気的性質

エコーパーフロの電気特性

項目 エコーパーフロ
体積固有抵抗(Ω-cm) 1.4X1017
誘電率(23℃,103HZ) 2.4
誘電正接(23℃,103HZ) 誘電率(23℃,103HZ)
絶縁破壊圧(KV/0.15mm) 7.0

エコーパーフロの耐溶剤性および耐薬品性

エコーパーフロの耐溶剤性、耐薬品性はフッ素ゴムの中でも卓越しており、従来のフッ素ゴムでは使用できなかった過酷な使用条件、用途にも使用可能です。エコーパーフロはフッ化ビニリデン系ゴムで使用が困難だったケトン、エステル、フラン、有機酸、アルカリ、アミンにも使用可能です。ただし、フロン系溶剤では科学的成分が類似しているため体積増加が大きくなります。

エコーパーフロの主要用途

エコーパーフロは次のような分野へ応用されています。
※金属との接着につきましてはご相談ください。
利用する分野 分野 用途例
耐油・耐溶剤
耐薬品性など
分析機器

◎気体・液体のクロマトグラフのシール・弁・ダイヤフラム部品。

◎滴定分析装置のシール部品。

◎公害防止分析・監視システム機器類のシール・チューブ・弁部品・ダイヤフラム類。

耐溶出・耐抽出
耐揮発性など
分析・理化学機器 ◎熱・質量・NMR・電子線・X線・真空・光学・溶出・抽出などの分析/理化学精密機器類におけるシール・チューブ・弁・ダイヤフラム類。
耐溶剤性 ペイント・塗装設備 ◎ポンプ・反応器・攪拌機・混合機類におけるシール・チューブ弁・ダイヤフラム部品。
印刷・塗布施設 ◎印刷ロール・塗布ロール・スクレーパー・チューブ・弁部品。
OA機器 ◎プリンターなどのインキ用チューブ・コピー用ロール・弁部品。
半導体製造 ◎フィルター・ポンプなどのシール・チューブ・ダイヤフラム部品。
耐薬品性・
耐熱水性
化学工業

◎医薬・農薬製造工程

◎染料合成工程

◎樹脂製造工程

◎界面活性剤製造工程

などにおけるシール・チューブ・弁・ダイヤフラム類。

食塩電解工業 ◎隔膜シール材・チューブ部品。
燃料電池 ◎シール・チューブ・弁部品。
その他 ◎高腐食ガス性を要求されるシール・チューブ・弁・ダイヤフラム部品。

特注品

お客様より要求される仕様に合わせ、あらゆる寸法のパーフロロエラストマーを短納期にて製作いたします。
また、フランジガスケット、ダイヤフラム、各種パッキン、Tシール、Vパッキン、Uカップ等の各種形状のパーフロロエラストマー製品の製作も可能です。
