SEALING BUSINESS

シール事業

COMPOSITE PRODUCT

複合製品・成型品

エア・ウォーター・マッハの複合製品・成型品は、家電製品をはじめ自動車用部品から医療用品に至るまで、幅広い分野で活躍しています。いずれも、お客様のご要望に合わせたカスタムメイドの製品で、Oリングで培った配合・金型・複合技術を核にさらに高度な技術を継ぎ込んでいます。 また、超高耐久性ポリマーによるモールド製品、耐久性に優れたレジンコンクリート製品などの高性能製品で、お客様のニーズにお応えしています。

FAUCET VALVE SEAT

水道用補修弁弁座

水道用空気弁、消化栓等の点検・修理に用いるバルブです。
バルブ・ポンプ等摺動部品への応用が可能です。

特徴

弁座摺動部はフッ素樹脂(PTFE)で覆うことにより以下の点に優れています。

  • 弁体との固着を防止します。
  • 耐摩耗性に優れます。
  • 摩擦抵抗は極めて小さくなっています。
  • ゴム弾性により永久歪が小さく、シールの安定化が図れます。
  • 補強金具によって変形・伸張を防止します。

日本水道規格JWWA B-126に適合しており、衛生面でも安心です。

構造

弁体と接する摺動ゴム部にフッ素樹脂(PTFE)を強固に接着した構造となっています。

性能

摩擦抵抗値の評価

PTFEは極めて静・動摩擦抵抗が小さく、一般ゴムに比べ約1/30の抵抗値です。
静摩擦抵抗値(単位:N) 動摩擦抵抗値(単位:N)
PTFE 0.05 0.02
NBR 1.0~1.5 0.5~0.8

当社試験結果による

接着力の評価

特殊接着技術により、界面剥離せずゴム破壊に至る接着強度を有します。
ニトリルゴム(NBR) クロロプレンゴム(CR)
剥離強さ 7N/mm 7N/mm
破壊状態 ゴム破壊なし・PTFE破断 ゴム部100%破壊

JIS K6256 180度剥離試験に準ずる

OTHER COMPOSITE PRODUCTS

その他の

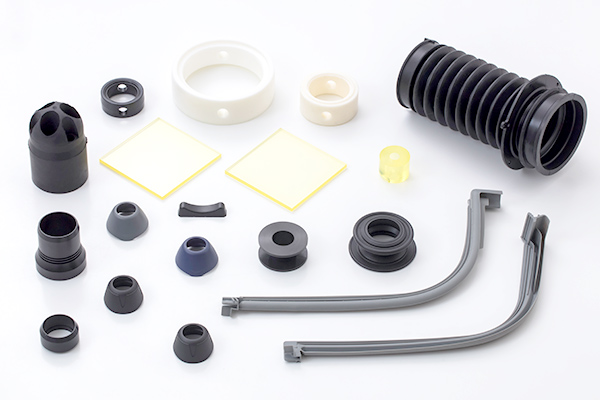

ゴム成型品複合製品

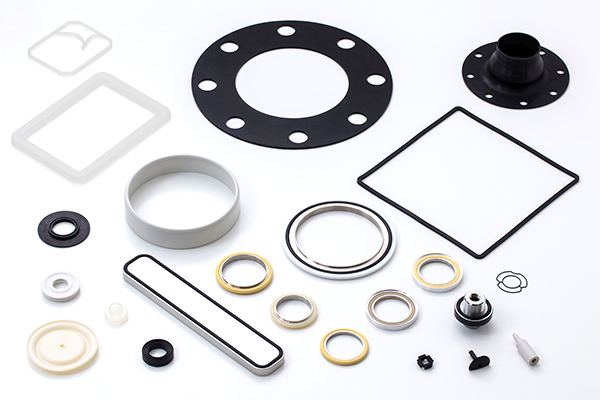

ゴム成型品・複合製品

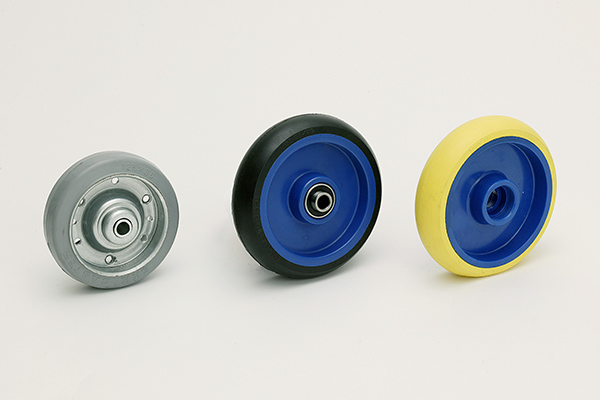

キャスター用車輪
