使用O-RING密封時因流體壓力太高或溝槽縫隙太大,導致O-RING可能從縫隙擠出而損壞。背托環可預防此情況的發生。此外,即使在不會造成O-RING擠出的低壓環境下,也可透過使用背托環來防止O-RING「傷痕」以及「扭曲」等問題,有效延長O-RING的壽命。
SEALING BUSINESS
密封圈事業

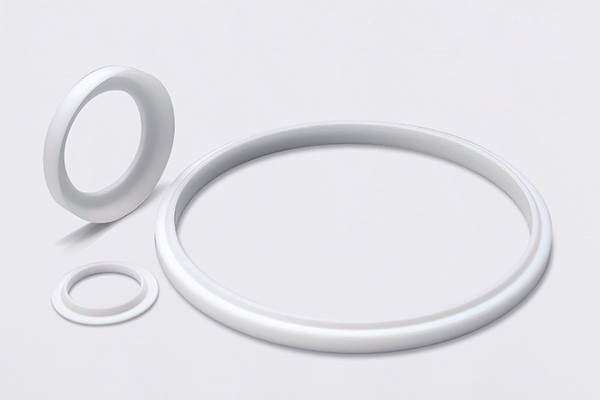

FLUORORESIN PRODUCT
鐵氟龍產品
PTFE(PolyTetraFlouroEthylene)是工程塑膠的一種,產品名稱為鐵氟龍(Teflon) 的一種氟樹脂。具有優越的耐熱性,在塑膠之中具有低摩擦係數的特性。 在PTFE中加入各種填充材料,進而使產品發揮各式各樣的特性。
填充材的種類與特性
填充材的種類 | 特性 |
---|---|
玻璃纖維 | 改良耐磨耗性。 |
特別對於酸、氧化劑耐性強,且耐藥性優越 | |
幾乎不會造成電氣特性的損害 | |
會受到鹼性的侵蝕 | |
可與石墨、二硫化鉬結合使用 | |
碳 | 提升在空中、水中的耐磨性 |
較不易變形的特性、在高溫高負荷下具有優越的表現 | |
可承受各種腐蝕性的環境 | |
常與石墨結合使用 | |
石墨 | 改善摩擦力、摩耗特性 |
可降低對手金屬件的磨損 | |
可承受各種腐蝕性的環境 | |
可與玻璃纖維、碳結合使用 | |
銅粉 | 較不易變形的特性、增加抗壓強度、尺寸穩定性、使硬度提高 |
具有優良導熱性,產品的散熱性佳。因此也提高了耐磨性 | |
由於化學反應性、電氣導電性表現較好的關係,導致耐藥性與電氣絕緣性較差 | |
二硫化鉬 | 單獨與玻璃纖維相較之下,更不易變形、且更耐彎曲及抗壓強度、硬度、耐摩耗性表現更佳 |
具備潤滑效果,因此摩耗性較低 | |
初期的摩耗時間較短 | |
無單獨使用,建議與玻璃纖維結合使用 | |
碳纖維 | 將其物性改善成與碳、石墨相同,因此即使含量低也有其效果 |
抗拉伸強度和伸長率優於碳粉 | |
改善在空氣中和水中的耐磨性 | |
在常溫和高溫下,也不易使其變形 | |
可承受腐蝕性環境 |

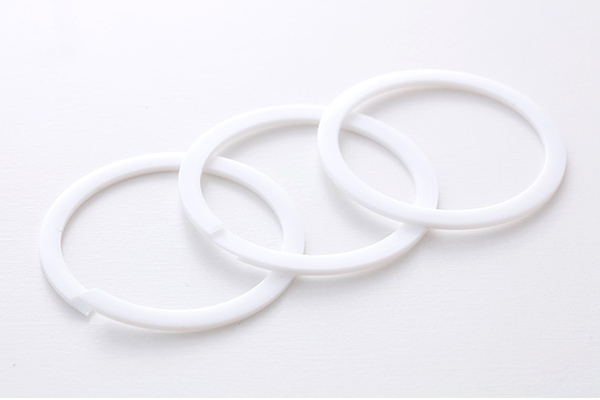

BACKUP RING
背托環(Backup Ring)
背托環的形狀
背托環分為無切口、梯形切口 、斜切口這三種。使用的效果為無切口>梯形切口>斜切口,安裝上以斜切口及梯形切口較容易安裝。

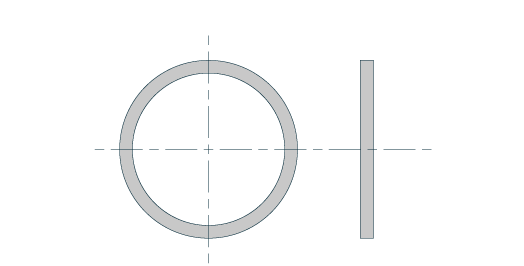

為無切口

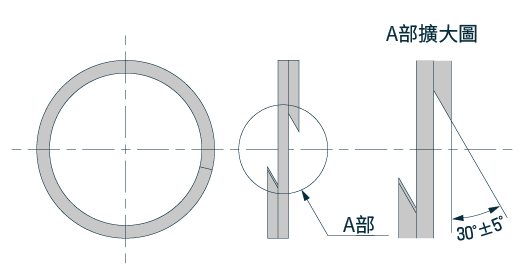

梯形切口

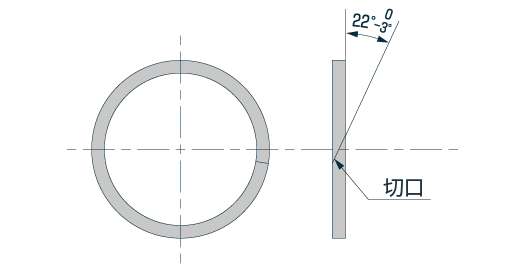

斜切口
Backup Ring的使用
- 從兩側施加壓力時,在O-RING的兩側安裝背托環;從單一方向施加壓力時,則在壓力的相反方向安裝單個Backup Ring。當空間足夠時,在單一方向施加壓力下,建議安裝兩個背托環。
- 可使用各種合成樹脂作為材料,但一般使用PTFE(鐵氟龍)。
- 在安裝梯形切口背托環時,須注意將背托環旋轉至溝槽較深處。
- 可用於大多數作動流體,如一般礦物油類作動油、液態型作動油、合成作動油等。
SLIPPER SEAL
防塵耐磨環
在齒輪油、渦輪機油、汽油、機油或其他有機溶劑的密封材一般使用丁腈橡膠或氟橡膠等O-ring, ,用在往復運動或旋轉運動時,極有可能造成O-RING損傷。此情況下,如果在O-RING的作動處加上PTFE 製成的坐墊式密封的話,與單使用O型圈相比較,具有更多的優勢。
特徵
- 作動時可有效降低滑動阻力。
- 即使長時間停止狀態下,起動阻力大致上無變化。
- 作動時不會發生摩擦產生的跳動現象。
- 無潤滑也可使用。
- 可延長壽命。
- 在高壓下(至20MPa)即使無Backup Ring也可使用。
- 可與一般O-ring的溝槽尺寸一起使用。
利用PTFE的低摩擦特性與橡膠彈性以及密封壓力,使得摩擦力和磨耗非常小,並且可以使用在JIS標準O-ring規格的溝槽。

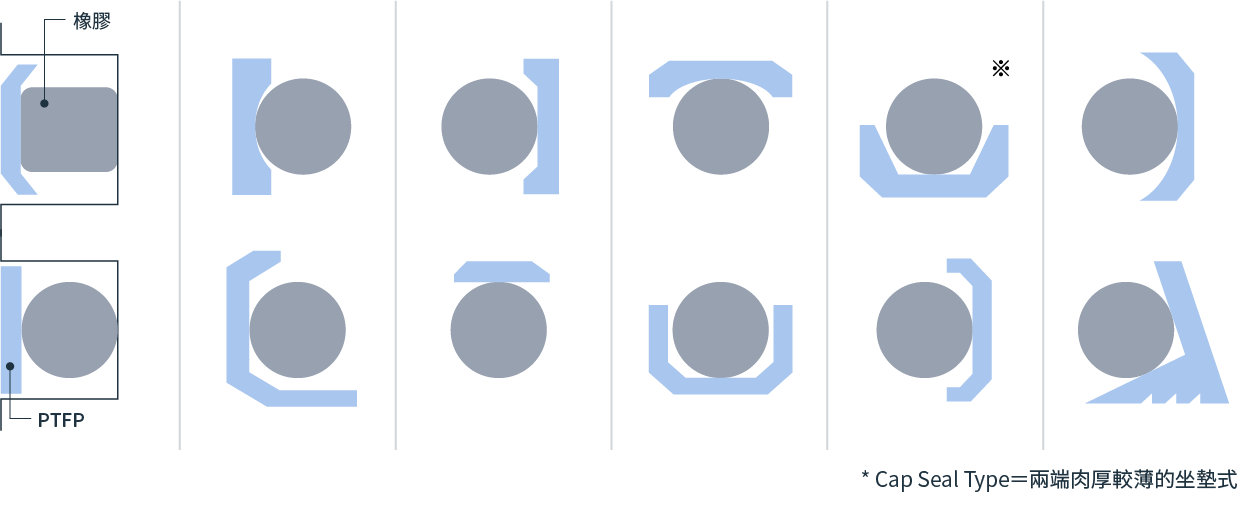

(Cap Seal Type等)
形狀
可提供各式各樣的形狀。可使用的壓力範圍
小於20MPa (每7MPa壓力需1個RING)材料種類
- 含銅粉的PTFE
往復運動、螺旋運動 - 加入玻璃纖維、二硫化鉬的PTFE
旋轉運動 - PTFE
一般用(低壓作動用)
V PACKING
V型墊圈
V型墊圈是此類密封墊片的代表,V型密封唇因內壓作用於軸以及內壁而進行密封。相較之下只需用低壓旋緊,且低摩擦即可有效作動。依據用途外形有H、M、L、D型等。

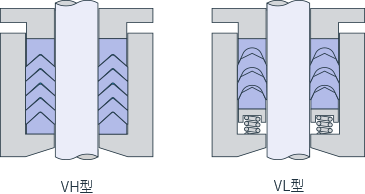

V型墊圈形狀
VH型
VM型
VL型
D型
加入充填材的V型墊圈
PTFE(鐵氟龍)具有優越的低摩擦性,但耐摩耗性較差。當作動速度較快時,建議使用加入耐磨性優越的PTFE充填材的V型墊圈。
使用方法
安裝數量
如安裝數量過多,反而增加摩擦,數量多寡取決於應用。標準安裝數量建議如下。
形式 | H | M | L | D |
---|---|---|---|---|
使用壓力範圍(kg/cm2) | 30~300 | 20~70 | 0~30 | 0~20 |
墊圈數量 | 3~6 | 3~6 | 3~4 | 1~3 |
轉接環
轉接環即使對手件是金屬材質也可以使用,但請盡可能使用相同的材質。
緊固方法
V型唇部朝內壓力方向,達密封程度後輕微施力緊固。

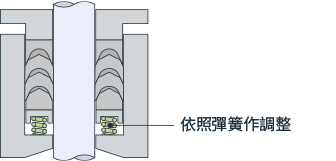

依照彈簧作調整
V型墊圈在溫度變化強烈時容易收縮,因此可有效利用安裝彈簧來調整。
在作動部位的使用
使用時要將PV值(壓力P x速度V)考慮進去,必需在PV值的極限內做使用。在旋轉做動部位使用時需注意冷卻,需考慮到摩擦熱量的散熱,建議與金屬墊片一起使用。
LIP SEAL PACKING
唇型密封圈
唇型密封圈的形狀
U型
L型
J型
